Типы и применение резисторов в электронных схемах
Резисторы представляют собой один из основных пассивных элементов электронных схем, которые ограничивают протекание электрического тока. Эти компоненты играют ключевую роль в функционировании практически всех электронных устройств, от простых бытовых приборов до сложных промышленных систем.

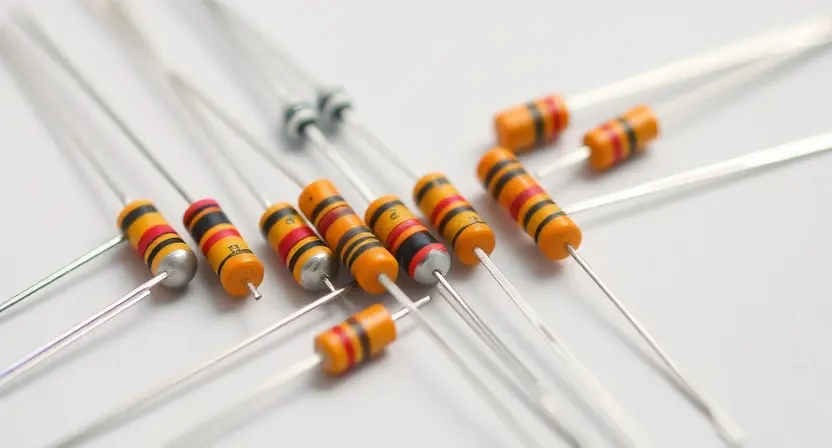

Основная классификация резисторов
Существует несколько способов классификации резистивных элементов. По конструктивным особенностям их разделяют на постоянные и переменные. Постоянные резисторы имеют фиксированное сопротивление, которое не изменяется в процессе эксплуатации. Переменные резисторы позволяют регулировать величину сопротивления в определенных пределах.
Правильный выбор типа резистора во многом определяет надежность и эффективность работы всей электронной схемы.
По материалу изготовления резистивного элемента различают углеродные, металлопленочные, проволочные и композиционные варианты. Углеродные резисторы отличаются невысокой стоимостью и широким диапазоном номиналов, но имеют относительно большой температурный коэффициент сопротивления.
Металлопленочные резисторы обеспечивают высокую точность и стабильность параметров. Они изготавливаются путем нанесения тонкой металлической пленки на керамическое основание. Проволочные резисторы способны выдерживать большие мощности и отличаются высокой надежностью, что делает их незаменимыми в силовых цепях.
Технические характеристики и параметры
Основными параметрами резисторов являются номинальное сопротивление, допустимая мощность рассеяния, точность и температурный коэффициент сопротивления. Номинальное сопротивление измеряется в омах и может варьироваться от долей ома до миллионов ом.
| Тип резистора | Диапазон сопротивлений | Точность | Максимальная мощность |
|---|---|---|---|
| Углеродные | 1 Ом — 10 МОм | ±5% — ±20% | 0,125 — 2 Вт |
| Металлопленочные | 0,1 Ом — 10 МОм | ±0,1% — ±5% | 0,05 — 5 Вт |
| Проволочные | 0,01 Ом — 100 кОм | ±1% — ±10% | 1 — 1000 Вт |
Мощность рассеяния определяет количество тепловой энергии, которое резистор может безопасно выделить без повреждения. Превышение этого параметра приводит к перегреву и выходу элемента из строя. Точность показывает, насколько фактическое сопротивление может отличаться от номинального значения.
Температурный коэффициент сопротивления характеризует изменение сопротивления при колебаниях температуры окружающей среды.
Области применения различных типов резисторов
В аналоговых схемах резисторы используются для создания делителей напряжения, ограничения тока, формирования временных задержек в RC-цепях. Высокоточные металлопленочные резисторы находят применение в измерительных приборах и прецизионных усилителях, где требуется минимальный дрейф параметров.
Цифровая электроника также активно использует резистивные элементы. Подтягивающие резисторы обеспечивают определенные логические уровни на входах микросхем, а токоограничивающие резисторы защищают светодиоды и другие полупроводниковые элементы от перегрузки по току.
В силовой электронике применяются мощные проволочные резисторы, способные работать при высоких температурах и больших токах. Они используются в качестве нагрузочных элементов, шунтов для измерения тока, балластных сопротивлений.
Специализированные типы резисторов, такие как варисторы и термисторы, выполняют функции защиты от перенапряжений и температурного контроля соответственно. Эти элементы широко применяются в автомобильной электронике, системах кондиционирования и промышленной автоматике.
Современные тенденции в производстве резисторов направлены на миниатюризацию, повышение точности и расширение рабочих температурных диапазонов. Развитие технологий поверхностного монтажа способствует созданию все более компактных резистивных элементов для мобильной электроники и носимых устройств.
Вопрос-ответ
В чем заключается основная функция резисторов в электронных схемах?
Основная функция резисторов — ограничивать протекание электрического тока. Они играют ключевую роль в создании делителей напряжения, защите элементов (например, светодиодов) от перегрузки, обеспечении логических уровней на входах микросхем и формировании временных задержек в RC-цепях.
Какие основные типы резисторов существуют по материалу изготовления и в чем их ключевые различия?
Различают углеродные, металлопленочные и проволочные резисторы. Углеродные отличаются невысокой стоимостью, но имеют меньшую точность. Металлопленочные обеспечивают высокую точность и стабильность параметров. Проволочные способны выдерживать большие мощности, что делает их незаменимыми в силовых цепях.
Какой тип резистора лучше выбрать для силовой электроники, а какой — для точных измерительных приборов?
Для силовой электроники, где требуются работа с большими токами и высокая надежность, идеально подходят мощные проволочные резисторы. Для точных измерительных приборов и прецизионных усилителей, где важна стабильность и минимальный дрейф параметров, следует выбирать высокоточные металлопленочные резисторы.
В статье упоминаются резисторы для поверхностного монтажа (SMD). Каковы их ключевые отличия и преимущества по сравнению с традиционными выводными резисторами?
Резисторы для поверхностного монтажа (SMD, или чип-резисторы) отличаются от традиционных выводных резисторов в первую очередь отсутствием длинных проволочных выводов. Их основные преимущества: 1) **Миниатюрность:** они значительно меньше по размеру, что позволяет создавать более компактные и плотные электронные устройства. 2) **Автоматизация монтажа:** их конструкция идеально подходит для высокоскоростной автоматической сборки на печатных платах, что снижает стоимость производства. 3) **Улучшенные высокочастотные характеристики:** из-за малых размеров и коротких соединений они обладают меньшей паразитной индуктивностью и емкостью, что критично для схем, работающих на высоких частотах.
